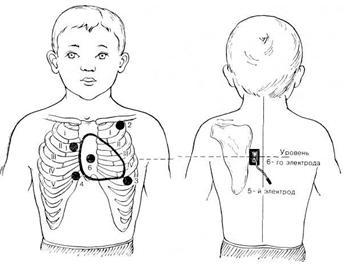

Расположение 5 электродов в системе И. Т. Акулиничева и 6-го электрода по А. А. Попову
А. А. Попов (1964) в систему И. Т. Акулиничева ввел 6-й электрод, расположенный в точке пересечения осей X (2 — 4) и Y (1 — 3). Это дало возможность дополнительно к 5 плоскостям по И. Т. Акулиничеву зарегистрировать еще 2: левую продольную (ЛПР) и левую поперечную (ЛПП), смещенные по отношению друг к другу на 90° и ортогональные к первой плоскости.
ЛПР регистрируется при положении переключателя отведений для 2-й проекции, а ЛПП — для 4-й проекции. При записи ЛПР к 6-му электроду подводится провод, предназначенный для 2-го электрода, при записи ЛПП к 6-му электроду присоединяется про вод 3-го электрода. Таким образом, в системе И. Т. Акулиничева решено определение параметров пространственных векторов сердца.
«Болезни сердца и сосудов у детей», Н.А.Белоконь
