Фонокардиографией (Ф) называется инструментальный метод графической регистрации звуков, возникающих при работе сердца. График (фонокардиограмма, ФКГ) представляет колебания звукового давления (ось ординат) как функцию времени (ось абсцисс).
Звуковые (акустические) колебания — это механические колебания, лежащие в частотном диапазоне слухового восприятия. Циклическая работа сердца сопровождается и другими механическими колебаниями меньшей, инфразвуковой частоты, которые являются предметом исследования кардиографии (запись кривой сердечного толчка), кинетокардиографии, баллистокардиографии и других механокардиографических методов.
Задача фонокардиографии — выявление акустических колебаний на фоне в десятки, сотни и тысячи раз более интенсивных колебаний инфразвуковой частоты.
Звуки сердца также образованы колебаниями неодинаковой частоты (высоты) и интенсивности. Амплитуда звуковых колебаний с увеличением их частоты резко уменьшается приблизительно пропорционально квадрату или кубу частоты.
Для того чтобы выявить важные в диагностическом отношении высокочастотные звуковые колебания, необходимое для регистрации ФКГ усиление должно быть неодинаковым на разных частотах — с преимущественным усилением высокочастотных колебаний. Такое избирательное усиление, равнозначное подавлению (отфильтровыванию) низкочастотных составляющих, обозначается как усиление и фильтрация.

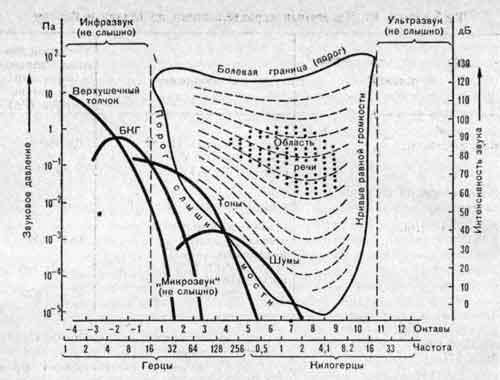

Область слухового восприятия
Область слухового восприятия, звуки сердца и
механические колебания инфразвуковой частоты,
сопровождающие циклическую работу сердца.
Для выделения звуков сердца различной высоты и их частотных составляющих регистрация ФКГ производится с различной степенью отфильтровывания низких частот. Таким образом, современная фонокардиография является фильтрационной.
«Инструментальные методы исследования
сердечно-сосудистой системы»,
Составитель Э.Урибе-Эчеварриа Мартинес
Основными функциональными узлами фонокардиографа являются: микрофон, блок усиления и фильтрации и регистрирующее устройство. Относительная чувствительность каждого из этих узлов и всего аппарата к колебаниям разной частоты описывается как их «амплитудно-частотная характеристика» (АЧХ), или сокращенно — «характеристика», «частотная характеристика». Микрофон преобразует механические колебания в электрические....
На ФКГ с характеристиками Н и С1 I — IV тоны обнаруживаются лучше, а важные для диагностики высокочастотные шумы — хуже, чем они выслушиваются. Вопреки ее определению это отчасти относится и к аускультативной ФКГ. Важное достоинство высокочастотных характеристик С2, B1 — то, что с их помощью удается зарегистрировать большинство высокочастотных шумов сердца. Запись ФКГ с высокочастотными характеристиками сопровождается значительным...
Возможности фонокардиографии в восприятии звуков сердца (чувствительность) в общем не превышают возможности полноценной аускультации, уступая последней в области высоких частот (особо высокочастотные варианты диастолического шума аортальной недостаточности) и превосходя ее в области низких частот (III и IV тоны сердца) и кратковременных звуков. Основной задачей фонокардиографии является не обнаружение слабых аускультативно не воспринимаемых...
Позиция микрофона, частотные характеристики, ориентировочная степень усиления, фаза дыхания и другие условия исследования определяются его конкретными задачами и возможностями. Программа исследования основана на клинических, в первую очередь аускультативных, данных. Точки фиксации микрофона выбираются там, где исследуемые звуки сердца лучше всего слышны, где они имеют наибольшее диагностическое значение или где они предположительно...
Описание и анализ ФКГ следует проводить по ее элементам — тонам и шумам — в порядке их появления на протяжении сердечного цикла и по их параметрам, а не раздельно по точкам исследования. Основными параметрами элементов ФКГ является их временная характеристика, интенсивность и частотный состав. Описание элементов ФКГ сопровождается указаниями на их локализацию и проведение. Дополнительно отмечается зависимость интенсивности...
С физической точки зрения тоны и шумы сердца являются шумами, т. е. образованы наслаивающимися друг на друга неправильными колебаниями, лежащими в относительно широкой непрерывной полосе частот. оны сердца и их компоненты представлены быстро затухающими колебаниями, возникающими при напряжении тех или иных структур, преимущественно в моменты критического изменения состояния внутрисердечной гемодинамики, у границ фаз сердечного...
Анализ клапанных тонов сердца начинается с описания и интерпретации их компонентов — более или менее четко выделяемых групп колебаний. В качестве таких компонентов следует рассматривать именно группы колебаний (в том числе состоящие из одной единственной осцилляции), но не образующие их отдельные осцилляции. Последние представляют свободные затухающие колебания; их количество, частота, продолжительность определяются преимущественно...
При записи в области верхушки сердца на низко частотных ФКГ различают последовательные сегменты I тона — предсегмент, или начальные колебания; звуковой сегмент, или главные колебания, и постсегмент, или завершающие колебания. Низкочастотные начальные и завершающие колебания баллистической природы, не имеющие отношения к собственно I тону и вообще к звукам сердца, клинической интерпретации не подлежат. Собственно I тон образован...
Низкочастотные ФКГ с характеристиками Н и С1 не позволяют судить об ослаблении или усилении I тона: при записи с этими характеристиками, особенно Н, даже очень слабый, не воспринимаемый аускультативно I тон обычно представляется колебаниями значительной амплитуды. Усиленным I тон следует считать, если на ФКГ (у верхушки) с характеристиками А, С2 его амплитуда в 2 — 3 раза больше, и ослабленным — если она не менее чем в 2 — 3 раза...
Оценка диагностического значения ослабления I тона проводится применительно к поставленной диагностической задаче (обнаружение недостаточности митрального клапана, поражения миокарда и пр.) с учетом многообразия возможных причин такого ослабления. Этими причинами могут быть: экстракардиальные факторы; ваготония (у молодых людей, спортсменов, при язвенной болезни и т. п. могут обнаруживаться характерные изменения ЭКГ); нарушение...
Компоненты изгнания возникают (пульмональный (Iпи) раньше, аортальный (Iаи) позже) при напряжении стенки начальной части соответствующего магистрального сосуда и участвуют в образовании I тона в норме. Пульмональный компонент изгнания нередко различается (лучше на основании, у левого края грудины) в виде группы высокочастотных колебаний в составе нормального I тона. При повышении давления в легочной артерии и (или) ее расширении (митральный...
Высокочастотный, интенсивный тон растяжения аорты (легочной артерии) возникает в протосистоле как реакция измененного тонуса стенки сосуда на окончание патологического быстрого изгнания и может рассматриваться как самостоятельный патологический экстратон. Наиболее характерным примером тона растяжения является протосистолический экстратон у некоторых больных с тяжелой аортальной недостаточностью. Он обнаруживается над всей...
