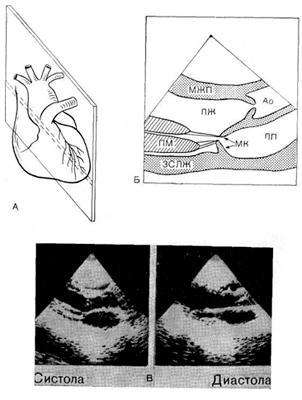

Проекция длинной оси сердца при парастернальном расположении датчика:
А - плоскость сечения; Б - схема получаемой проекции; В - эхо-кардиограмма в данной проекции в систолу и диастолу. Ао - аорта; ЛЖ - левый желудочек; МЖП - межжелудочковая перегородка; ЗСЛЖ - задняя стенка левого желудочка; МК - митральный клапан; ЛП - левое предсердие; ПМ - папиллярная мышца.
В парастернальной проекции длинной оси определяют положение митрального клапана и межжелудочковой перегородки, их отношение к корню аорты. Передняя митральная створка на одной и той же глубине переходит в заднюю стенку аорты (так называемое митрально-аортальное фиброзное продолжение). Межжелудочковая перегородка переходит в переднюю стенку аорты (септально-аортальный контакт).
Проекция позволяет выявить взаимоотношения магистральных сосудов с левым атриовентрикулярным клапаном и межжелудочковой перегородкой, обнаружить нарушение пути оттока из левого желудочка. Согласно Е. Shinebourne, R. Anderson (1978), магистральный сосуд соединяется с желудочком тогда, когда более 50% просвета сосуда приходится на желудочек. Кроме того, парастернальная проекция длинной оси применима для определения анатомического состояния митральных створок, их утолщения, бактериальных вегетации.
Несомненную ценность эта проекция имеет в диагностике гипертрофического и дилатационного вариантов кардиомиопатий, миокардитов, опухолей левого предсердия и желудочка.
«Болезни сердца и сосудов у детей», Н.А.Белоконь
