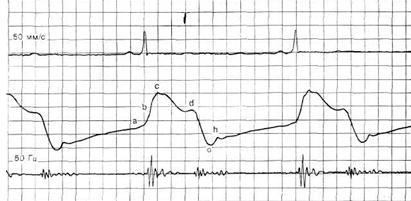

Нормальная апекскардиограмма левого желудочка и ее элементы:
Повышенное внутрисердечное давление и/или объем крови в левом желудочке приводит к увеличению амплитуды и
продолжительности левожелудочковых импульсов.
Участок кривой от зубца Q ЭКГ до начального подъема главной волны АКГ принимается за электромеханический интервал, при этом электрические явления трансформируются в механические. Восходящая часть главной волны АКГ обусловлена меняющейся конфигурацией сердца, а пологая - ротацией верхушки кпереди. С помощью АКГ можно определить фазы систолы левого желудочка: электромеханический интервал - от зубца Q ЭКГ до начала подъема главной волны; преизометрическую фазу - от точки b до начала I тона; изометрическую фазу - от начала I тона до точки с; период изгнания - от точки с до начала II тона.
Если синхронно с АКГ регистрируется каротидная сфигмограмма, то можно рассчитать изоволюметрическую фазу (от на чала подъема главной волны АКГ до начала подъема сфигмограммы сонной артерии с вычетом времени запаздывания пуль совой волны, которое соответствует интервалу начало II тона - глубокая точка инцизуры каротидной сфигмограммы). Изоволюметрическая фаза более точно (точнее изометрического сокращения, определяемого по поликардиограмме) характеризует период повышения внутрижелудочкового давления.
С помощью АКГ можно достаточно полно проводить фазовый анализ диастолы. Для этих целей ее регистрируют одновременно с ЭКГ и ФКГ.
Фазовая структура диастолы представляет собой сочетание следующих периодов:
- период, или время, изоволюметрического расслабления (ПИР). В этот период все клапаны сердца закрыты, но форма его меняется. ВИР измеряется от первой высокой осцилляции II тона до точки о;
- период, или время, быстрого наполнения (ВБН) (его так же называют периодом быстрого пассивного наполнения). ВБН соответствует интервалу О-Н на апекскардиограмме;
- период, или время, медленного наполнения (ВМН). Последнее связано с частотой сердечных сокращений и при тахикардии может не определяться (настолько уменьшается). ВМН измеряется интервалом Н-а (начала соответствующих элементов).
Все эти интервалы измеряются в секундах, а амплитуды воли а и Н - в процентах к общей высоте кривой (от точки с до о). Но АКГ можно еще определить систолу левого предсердия (интервал а-b) и конечно-диастолическое давление а, если исключается стеноз левого венозного отверстия. Нормальные показатели АКГ представлены в «Справочнике по функциональной диагностике в педиатрии» (1979).
«Болезни сердца и сосудов у детей», Н.А.Белоконь
